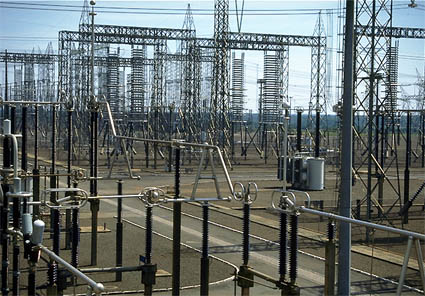

تمام ژنراتور‌ها، ترانسفورماتور‌ها، سیم‌ها و کابل‌های یک نیروگاه یا تبدیل گاه که ولتاژ برابری دارند با یک شمش یا یک رسانا به نام شینه یا باس‌بار (Busbar) در هر فاز بهم متصل می‌شوند. در شینه تمام انرژی ژنراتورها، ترانسفورماتورها یا هر دو بهم می‌پیوندند و از آنجا بطور مستقیم با همان ولتاژ یا به کمک ترانسفورماتور افزاینده یا کاهنده با ولتاژ دیگر به مصرف‌کننده‌ها یا شینه‌های دیگر هدایت می‌گردند. ازاین‌رو می‌توان گفت که شینه وسیله جمع و پخش انرژی در آن واحد است. شینه‌ها را می‌توان به دو دسته کلی تقسیم کرد:



شینه ساده

شینه چندتایی

انواع شین‌ها از نظر ظاهری



سیم هوایی



جنس این نوع شین معمولاً از جنس آلومینیوم مقاوم شده با فولاد است (ACSR) که از انعطاف خوبی برخوردار است.



لوله‌ای



این نوع شین برای جریان‌های نامی بیشتر از ۳۰۰۰ آمپر اقتصادی تر است.



شمش با مقطع مستطیلی



این نوع شین عموماً از جنس مس است و بیشتر در تأسیسات داخلی بکار می‌رود زیرا انشعاب گرفتن از شمش تخت نسبت به لوله‌ای آسانتر است.







فهرست مطالب:



تعریف شینه بندی



مبانی و معیارهای شینه بندی



قابلیت اطمینان



اقتصادی بودن



انطباق با محدودیتها و شرایط فیزیکی محیط



سادگی و سهولت بهره برداری و تعمیرات و نگهداری و ایمنی برای پرسنل



شینه بندی ساده



شینه بندی ساده جدا شده



شینه بندی u شکل



شینه بندی اصلی و انتقالی



شینه بندی دوبل باس بار



شینه بندی 5/1 کلیدی



شینه بندی حلقوی شکل



سیستم سه کلیدی



انواع دیگر شینه بندیها
